3P-6P煤改電低溫增焓空氣能熱泵控制器規格書
發布時間：2021-11-20
下載查看高清圖紙地址： 3P-6P煤改電低溫增焓空氣能熱泵控制器規格書

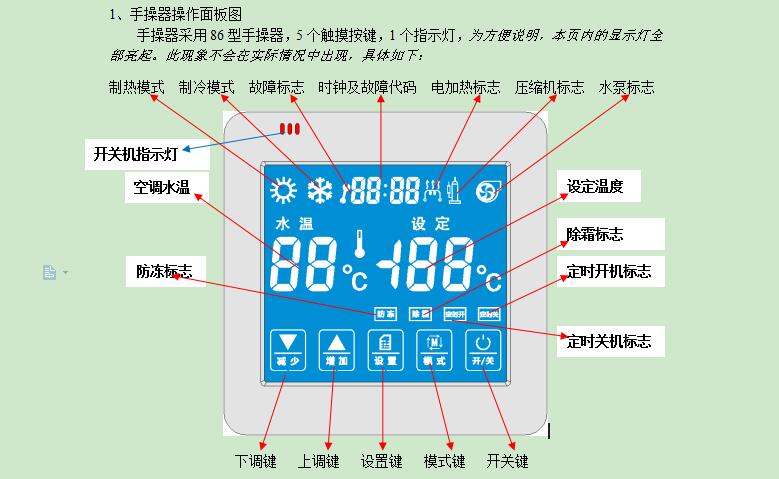

1、手操器操作面板圖
手操器采用86型手操器，5個觸摸按鍵，1個指示燈，為方便說明，本頁內的顯示燈全部亮起。此現象不會在實際情況中出現，具體如下：
制熱模式 制冷模式 故障標志 時鐘及故障代碼 電加熱標志 壓縮機標志 水泵標志
下調鍵 上調鍵 設置鍵 模式鍵 開關鍵
◆觸摸按鍵
開關鍵： 手指輕觸可執行開、關機操作；
模式鍵： 待機狀態下手指重復輕觸即可切換模式操作：制冷→制熱→制冷；
設置鍵： 待機狀態下手指輕觸一下即可進入統參數設置操作；
▲▼鍵： 在進入參數操作界面手指輕觸這兩個按鍵即可調節修改參數操作；
注1：長按【▼】鍵5秒可進入機組溫度查詢操作，進入查詢狀態重復按匹【▼】鍵可循環查詢機組各個溫度傳感器的溫度值；
注2：長按【▲】鍵5秒可進入機組歷史故障查詢操作，進入查詢狀態重復按匹【▲】鍵可循環查詢各個歷史故障。
查詢結束后按【模式】鍵則退出查詢操作，返回查詢前顯示狀態。
◆指示燈：開機點亮，關機熄滅。
2、開機操作
控制器初始上電根據檢測到的室外環境溫度自動判斷模式，具體如下：
|
室外環境溫度 |
模式 |
|
≥25℃ |
制冷 |
|
＜25℃ |
制熱 |
在關機狀態下用戶手指輕觸一下【開/關】鍵，控制器便執行開機操作，指示燈點亮，滿足開機條件后開啟水泵、壓縮機并標志點亮。
注意：系統初始上電自動判斷模式，模式判斷完成將不再改變，除非用戶切換模式。
3、關機操作
在開機狀態下用戶手指輕觸一下【開/關】鍵，便可執行關機操作；
關機后顯示屏壓縮機、水泵等目標運行標志熄滅，運行指示等熄滅。
注意：一旦執行關機操作，即使立刻按下【開/關】鍵，壓縮機仍需要3分鐘才可重新
啟動。這功能的目的是為機件提供適當的保護。壓縮機會在3分鐘后自動開啟。
4、模式選擇操作
為方便說明，此圖片中的模式標志顯示全部亮起，此現象不會在實際情況中出現。
制熱模式 制冷模式
控制器在通電之后根據環境溫度自動判斷運行模式后，用戶可根據實際需要通過輕觸【模式】按鍵操作選擇所需模式，重復按模式鍵可循環選擇模式，例如首次上電系統判斷模式為制冷，則重復按模式鍵，控制器模式循環切換具體如下：制冷 à 制熱 à 制冷 à ……詳細顯示界面如下：
a、制冷模式界面 b、制熱模式界面
注意：用戶模式切換必須在待機情況下切換，這功能的目的是為機件提供適當的保護。
5、系統參數設置操作
注：參數設置功能必須在待機下才允許操作！
參數設置操作：按【設置】鍵進入參數修改設置狀態，此時回水溫度區域顯示參數代碼，設定溫度區域顯示參數值，再按“設置”鍵項目增加，按“模式”鍵項目減少，在參數設置狀態按【▲】或【▼】即可調整參數范圍。項目S1時連續按住設置鍵+【▲】+【▼】項目增加并自動跳過密碼S1，S2，A1，A2，A3。
退出設置操作：當參數設置完成后按一次“開關機”鍵便可退出參數設置狀態并確認修改參數，1分鐘內沒有任何按鍵操作則自動確認參數設置返回參數設置前狀態。
◆顯示界面：手操器回水溫度區域顯示參數代碼，設定溫度區域顯示參數值，如下圖：
可設定參數表
|
類別 |
序號 |
代碼 |
參數名稱 |
出廠設定 |
設定范圍 |
|
溫 控 類 |
|
P1 |
制冷回水溫度設定值 |
12℃ |
-19～32 |
|
|
P2 |
制熱回水溫度設定值 |
40℃ |
8～90 |
|
|
|
P3 |
備用 |
|
|
|
|
時 鐘 |
|
H1 |
時鐘小時調整 |
0時 |
0～23 |
|
|
H2 |
時鐘分鐘調整 |
0分 |
0～59 |
|
|
定 時 類 |
|
H3 |
定時1開機小時設定 |
0 |
0～23 |
|
|
H4 |
定時1開機分鐘設定 |
0 |
0～59 |
|
|
|
H5 |
定時1關機小時設定 |
0 |
0～23 |
|
|
|
H6 |
定時1關機分鐘設定 |
0 |
0～59 |
|
|
|
H7 |
定時2開機小時設定 |
0 |
0～23 |
|
|
|
H8 |
定時2開機分鐘設定 |
0 |
0～59 |
|
|
|
H9 |
定時2關機小時設定 |
0 |
0～23 |
|
|
|
HA |
定時2關機分鐘設定 |
0 |
0～59 |
|
|
|
Hb |
定時3開機小時設定 |
0 |
0～23 |
|
|
|
HC |
定時3開機分鐘設定 |
0 |
0～59 |
|
|
|
Hd |
定時3關機小時設定 |
0 |
0～23 |
|
|
|
HE |
定時3關機分鐘設定 |
0 |
0～59 |
|
|
|
HF |
定時開關機否（0：否；1：是） |
0 |
0～1 |
|
|
密 碼 及 催 款 |
|
S1 |
進入下一項參數密碼1（默認12） |
25 |
0～99 |
|
|
S2 |
進入下一項參數密碼2（默認34） |
17 |
0～99 |
|
|
|
A1 |
S1密碼設置 |
12 |
0～99 |
|
|
|
A2 |
S2密碼設置 |
34 |
0～99 |
|
|
|
A3 |
運行時限 |
0 |
0～99 |
|
|
系 統 設 置 類 |
|
b1 |
冷暖/單冷（0：冷暖；1：單冷；2：單熱） |
0 |
0～2 |
|
|
b2 |
掉電記憶否（0/2：否；1/3：是）(0/1初始開度程序內部查表，2/3初始開度由F2/F3確定) |
1 |
0～3 |
|
|
|
b3 |
電源保護否（0：否；1：相序；2高低電壓保護） |
0 |
0～2 |
|
|
|
b4 |
組合模塊數 |
1 |
1～8 |
|
|
|
b5 |
溫控周期 |
15秒 |
0-99 |
|
|
|
b6 |
動作范圍（溫控回差） |
2℃ |
1～12 |
|
|
|
b7 |
增焓電子膨脹閥開啟冷凝后溫度 |
25 |
30～70 |
|
|
|
b8 |
增焓電子膨脹閥關閉冷凝后溫度 |
20℃ |
20～50 |
|
|
|
b9 |
制熱增焓開啟環境溫度 |
10℃ |
-5～24 |
|
|
|
bA |
制冷增焓開啟環境溫度 |
30℃ |
25～50 |
|
|
保 護 類 |
|
C1 |
制冷翅片溫度過高 |
63℃ |
50～80 |
|
|
C2 |
制冷出水溫度過低 |
4℃ |
-19～10 |
|
|
|
C3 |
制熱出水溫度過高 |
60℃ |
40～99 |
|
|
|
C4 |
故障復位時間，99不復位 |
25分鐘 |
10～99 |
|
|
|
C5 |
輔熱時允許進入的環境溫度 |
-15℃ |
-30～60 |
|
|
|
C6 |
水流開關持續檢測時間 |
10秒 |
1～60 |
|
|
|
C7 |
排氣溫度過高報警值 （單位*10℃） |
12(120℃) |
10～14 |
|
|
|
C8 |
進出水溫差過大保護 |
12℃ |
5～20 |
|
|
化 霜 類 |
|
d1 |
允許進入化霜的環境溫度 |
10℃ |
0～12 |
|
|
d 2 |
首次化霜壓機工作累計時間 |
30分鐘 |
20～99 |
|
|
|
d 3 |
化霜最長時間 |
6分鐘 |
2～15 |
|
|
|
d 4 |
進入化霜溫度條件 |
7℃ |
0～10 |
|
|
|
d 5 |
退出化霜翅片溫度條件 |
13℃ |
0～20 |
|
|
|
d 6 |
最長未除霜累計工作時間 |
2小時 |
1～12 |
|
|
|
d 7 |
溫差值過大緊急進入化霜模式 |
10 |
10～75 |
|
|
|
d 8 |
化霜方式選擇（0：回氣溫差；1：翅片溫差） |
0 |
0～1 |
|
|
電子膨脹閥調節類 |
|
d 9 |
電子膨脹閥調節速率 (單位10ms) |
3(100ms) |
1～125 |
|
|
d A |
制冷工況電子膨脹閥調節周期 |
25秒 |
5～125 |
|
|
|
d b |
制熱工況電子膨脹閥調節周期 |
25秒 |
5～125 |
|
|
|
d C |
增焓電子膨脹閥調節周期 |
20秒 |
5～125 |
|
|
|
d d |
節流電子膨脹閥壓縮機開機后延時檢測過熱度時間 |
3分鐘 |
1～10 |
|
|
|
d E |
兒童鎖 0無，1有 |
0 |
0～1 |
|
|
|
d F |
開度只能增大的排氣溫度點 |
95℃ |
70～110 |
|
|
節 流 電 子 膨 脹 閥 參 數 |
|
F0 |
電子膨脹閥最大開度 (單位*10脈沖) |
50(500脈沖) |
20～125 |
|
|
F1 |
制冷節流閥最小開度(單位*10脈沖) |
8(80脈沖) |
0～50 |
|
|
|
F2 |
制冷工況首次開機初始開度 (單位*10脈沖) |
35(240脈沖) |
0～125 |
|
|
|
F3 |
制熱工況最小初始開度 (單位*10脈沖) |
12(120脈沖) |
0～125 |
|
|
|
F4 |
除霜開度 (單位*10脈沖) |
48(480脈沖) |
0～125 |
|
|
|
F5 |
手動調閥開度 (單位*10脈沖) |
25(250脈沖) |
0～125 |
|
|
|
F6 |
制冷工況過熱度設定值 |
-2℃ |
-19～19 |
|
|
|
F7 |
制熱工況過熱度設定值 |
3℃ |
-19～19 |
|
|
|
F8 |
節流調閥方式(0:過熱度自動;1:手動) |
0 |
0～1 |
|
|
增焓電子膨脹閥參數 |
|
F9 |
制熱增焓電子膨脹閥最大開度 (單位*10脈沖) |
50(500脈沖) |
20～125 |
|
|
FA |
制熱增焓子膨脹閥最小開度 (單位*10脈沖) |
8(80脈沖) |
0～30 |
|
|
|
Fb |
制熱增焓初始開度 (單位*10脈沖) |
9(90脈沖) |
0～125 |
|
|
|
FC |
制熱增焓過熱度設定值 |
36℃ |
-19～60 |
|
|
|
Fd |
增焓手動調閥開度 (單位*10脈沖) |
25(250脈沖) |
0～125 |
|
|
|
FE |
增焓調閥方式(0過熱度自動或排氣自動;1手動;2丹氟斯) |
0 |
0～2 |
|
|
地址 |
|
FF |
本機地址碼 |
1 |
1～125 |
|
功能類型 |
|
U1 |
吸氣溫度過低保護設定值 |
-5℃ |
-20～10 |
|
|
U2 |
485端口選擇(0:網絡模塊；1:MODBUS標準協議；新疆自定義) |
0 |
0～2 |
|
|
|
U3 |
排氣噴液閥開啟溫度 |
100℃ |
0～125 |
|
|
|
U4 |
排氣噴液閥關閉溫度 |
85℃ |
0～125 |
|
|
|
U5 |
底盤電加熱開啟溫度 |
-25℃ |
0～30 |
|
|
|
U6 |
DO6,D07接口定義(0:補氣增焓閥、底盤電加熱；1：排氣噴液、底盤電加熱；2：排氣噴液閥、補氣增焓閥) |
0 |
0～2 |
|
|
|
U7 |
溫度到循環泵選擇，0不停（冷暖均適用），1停 (僅制熱) 2節能1 (停5分鐘 開5分鐘，僅制熱) 3節能2 (停10分鐘 開5分鐘，僅制熱) 4節能3 (停20分鐘 開5分鐘，僅制熱) 5停（冷暖均適用） |
0 |
0～5 |
|
|
|
U8 |
0除霜不停機+制熱開制冷除霜關，1除霜停機+制熱開制冷除霜關，2除霜不停機+制熱關制冷除霜開，3除霜停機+制熱關制冷除霜開 |
3 |
0～3 |
|
|
|
|
U9 |
制熱回水溫度修正值 |
0℃ |
0～10 |
|
|
|
UA |
制熱溫度設定值上限 |
55℃ |
0～90 |
|
|
|
Ub |
制冷溫度設定值下限 |
10℃ |
-19～90 |
|
|
|
UC |
壓縮機電流保護值，0無此功能 |
24A(10p) |
0～80 |
|
|
|
Ud |
底盤電加熱除霜后工作時間 |
10分鐘 |
1～99 |
|
|
|
UE |
制冷增焓時電子膨脹閥最小開度 (單位*10脈沖) |
8(80脈沖) |
0～30 |
|
|
|
UF |
制冷增焓初始開度 (單位*10脈沖) |
18(180脈沖) |
0～125 |
|
|
|
UH |
制冷增焓過熱度設定值 |
35℃ |
0～60 |
|
|
|
11 |
制熱節流閥最小開度環溫點1 |
8℃ |
-32-60 |
|
|
|
12 |
制熱節流閥最小開度環溫點2 |
1℃ |
-32-60 |
|
|
|
13 |
制熱節流閥最小開度環溫點3 |
-5℃ |
-32-60 |
|
|
|
14 |
制熱節流閥最小開度環溫點4 |
-10℃ |
-32-60 |
|
|
|
15 |
制熱節流閥最小開度環溫點5 |
-18℃ |
-32-60 |
|
|
|
21 |
制熱節流閥最小開度1(單位*10脈沖) |
16 |
0～50 |
|
|
|
22 |
制熱節流閥最小開度2(單位*10脈沖) |
16 |
0～50 |
|
|
|
23 |
制熱節流閥最小開度3(單位*10脈沖) |
12 |
0～50 |
|
|
|
24 |
制熱節流閥最小開度4(單位*10脈沖) |
11 |
0～50 |
|
|
|
25 |
制熱節流閥最小開度5(單位*10脈沖) |
9 |
0～50 |
|
|
|
26 |
制熱節流閥最小開度6(單位*10脈沖) |
8 |
0～50 |
|
|
|
31 |
-12度測試時，最小開度的個位步數，用于最小開度微調 |
0 |
0～9 |
注1：當設定值超過99時，100=A0；110＝b0；120＝C0；具體則顯示如下：
101～109＝A1～A9； 111～119＝b1～b9； 121～129＝C1～C9
注2：同時按設置鍵+模式鍵+【▲】直接進入第84項參數，按設置鍵項目增，按模式鍵項目減。
注3：上面最小開度初值為5P機的，6P機使用建議分別減1使用。
6、查看傳感器參數操作
查詢操作：在開機或關機狀態下長按【▼】減少鍵5秒均可進入傳感器溫度查詢操作，重復按【▼】減少鍵可循環查詢各個傳感器的參數。
退出查詢操作：傳感器參數查詢過程中，按一次【模式】鍵退出查詢狀態，1分鐘內沒有任何按鍵操作自動取消查詢返回查詢前狀態。
手操器回水溫度區域顯示傳感器名稱代碼，設定溫度區域顯示傳感器溫度值，如下圖：
◆傳感器名稱與參數表
|
序號 |
顯示代碼 |
傳感器名稱 |
|
|
h0 |
系統回水溫度 |
|
|
h1 |
環境溫度 |
|
|
A0 |
出水溫度 |
|
|
A1 |
翅片溫度 |
|
|
A2 |
吸氣溫度 |
|
|
A3 |
制冷閥后溫度 |
|
|
A4 |
壓縮機電流 |
|
|
A5 |
備用 |
|
|
A6 |
排氣溫度 |
|
|
A7 |
節流電子膨脹閥開度 |
|
|
A8 |
增焓電子膨脹閥開度 |
|
|
A9 |
節流過熱度 |
|
|
AA |
增焓過熱度 |
注1：當溫度值超過99℃時，100℃=A0；110℃＝b0；120℃＝C0；130℃＝d0；140℃=E0，具體為：101～109℃＝A1～A9；111～119℃＝b1～b9；121～129℃＝C1～C9；131～139℃＝d1～d9
注2：電子膨脹閥開度顯示為實際脈沖數的10倍值。
7、查看歷史故障操作
查詢操作：在開機或關機狀態下長按【▲】增加鍵5秒均可查詢歷史故障操作，重復按【▲】增加鍵可循環查詢最近32個歷史故障。,
退出查詢操作：在查詢歷史故障狀態下按【模式】鍵一次便可退出歷史故障查詢狀態，1分鐘內沒有任何按鍵操作自動取消查詢返回查詢前狀態。
清除歷史故障操作：在歷史故障查詢狀態下，按【設置】鍵一次則清除所有歷史故障。
在歷史故障查詢狀態手操器故障指示標志點亮，設定溫度區域顯示歷史故障記錄序號，時鐘區域前兩位數字顯示發生故障單元數，時鐘后兩位數字閃爍顯示故障代碼，如下圖：
注：如上圖所示“歷史第1個故障”為代碼“E1:24”的故障。
8、強制除霜操作
強制除霜操作：在制熱工況下且已經開機狀態下按【模式】鍵進入強制除霜模式設置狀態，此時重復按“模式”鍵可在“制熱模式”和“強制除霜模式”兩者間切換。在“強制除霜”模式下，按【設置】鍵便可進入強制除霜，強制除霜過程及退出除霜條件同系統自動除霜邏輯。
◇強制除霜設定界面： ◇正在除霜界面：
9、當前故障界面
注：如上圖所示當前發生的故障為“E1:24”的故障。
